Comment installer le SwitchBot Ouvre-porte de garage pour portes de garage avec boutons jaune et violet

• Produit associé : SwitchBot Ouvre-porte de garage

Moteurs de porte de garage pour installations avec boutons jaune et violet (Pas besoin d’accessoires, installation directe) :

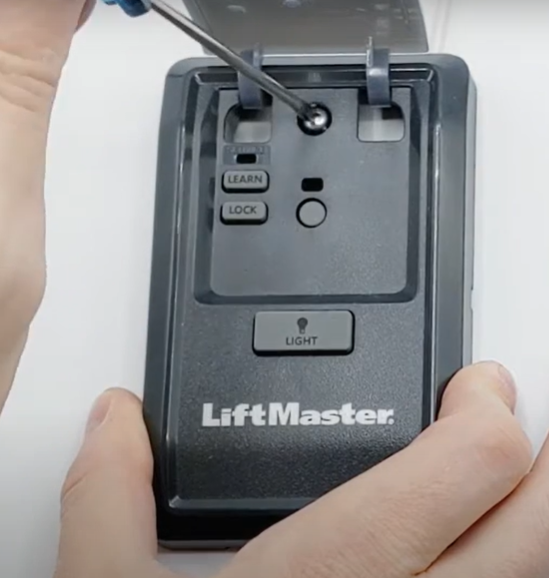

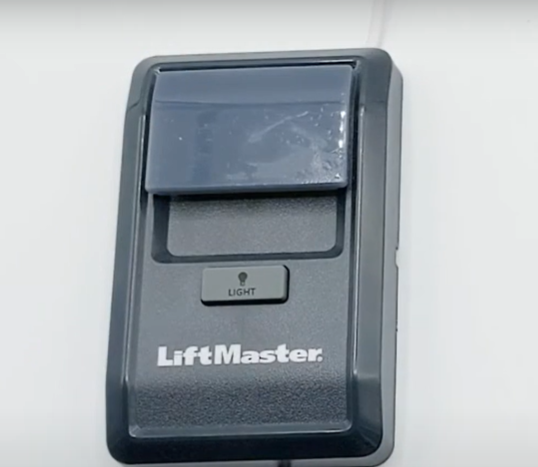

1. À l’aide d’un tournevis, retirez le bouton-poussoir fixé sur votre mur.

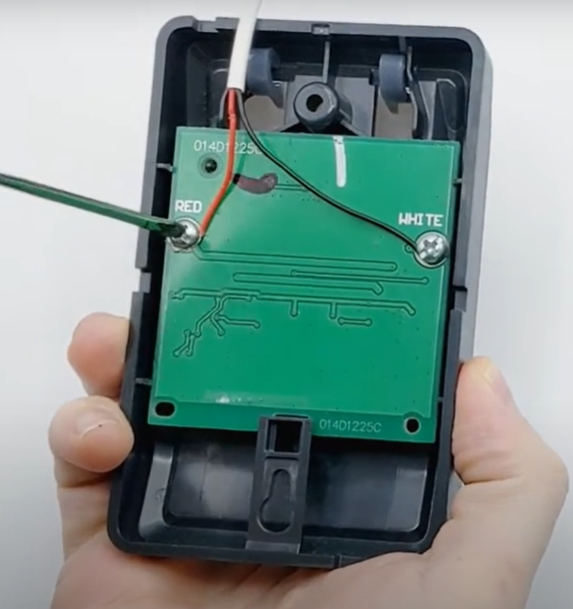

2. Retournez le bouton-poussoir. Dévissez les vis et déconnectez les deux (2) câbles* situés à l’arrière du panneau du bouton-poussoir.

Note :

Ces deux câbles proviennent de votre ouvre-porte de garage.

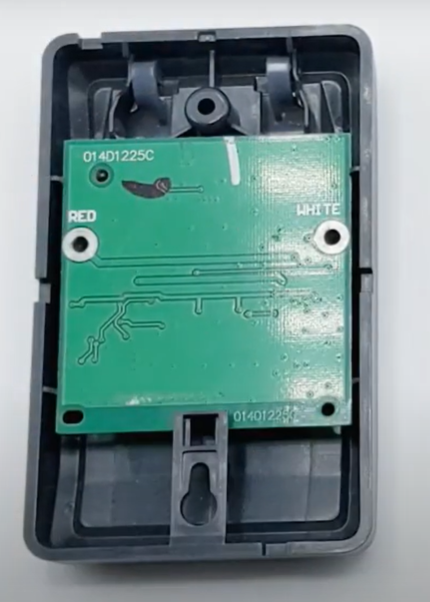

3. Retirez les deux vis.

Note :

Certains boutons-poussoirs peuvent être protégés par un carton. Veuillez le retirer.

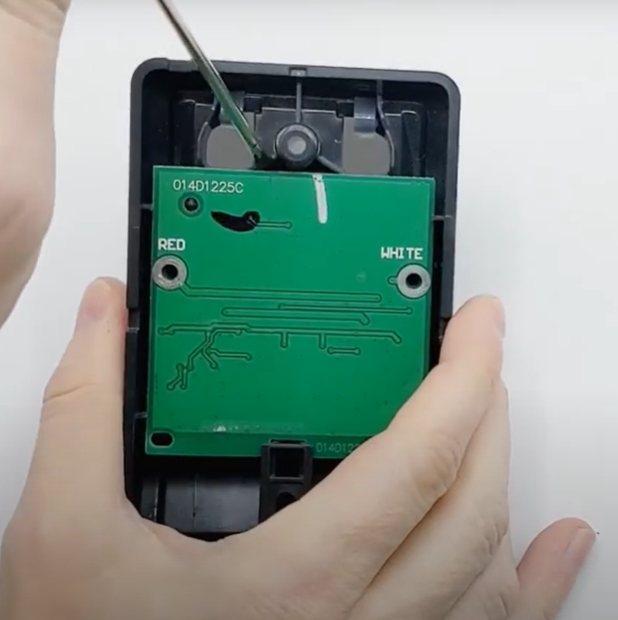

4. Retirez le circuit imprimé (PCB) de la coque en plastique avant à l’aide de votre tournevis en pinçant le haut de celui-ci.

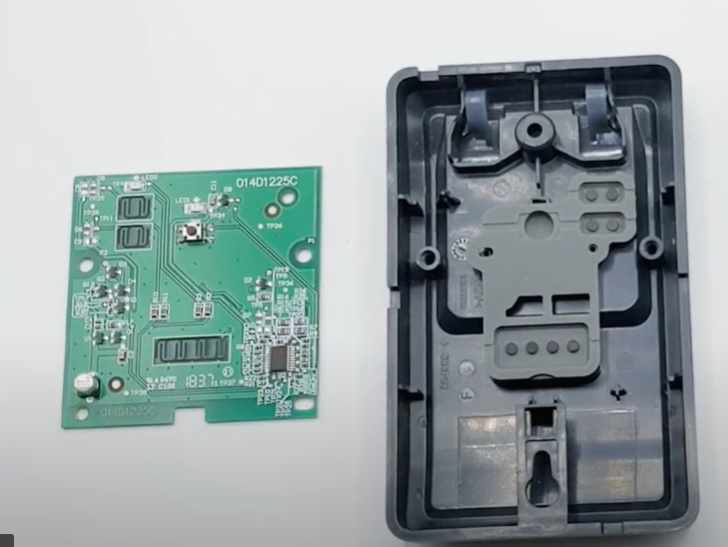

5. Retournez le circuit imprimé (PCB) pour accéder à sa face avant.

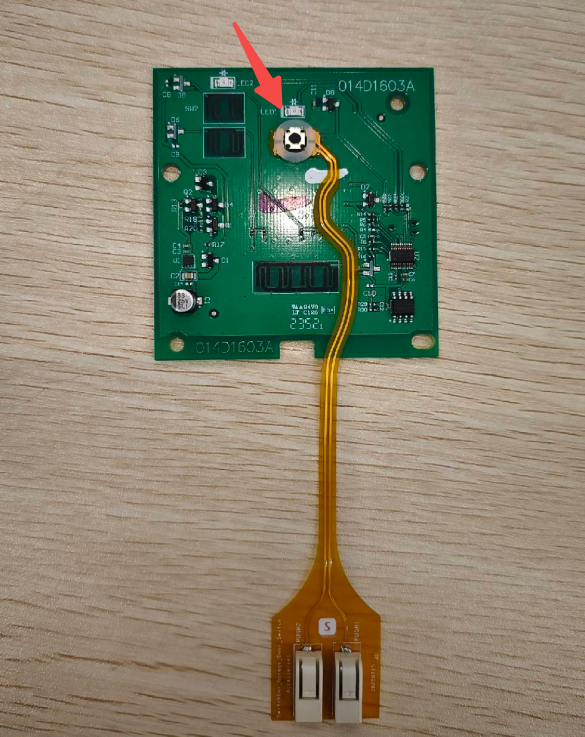

6. Sortez les accessoires d’installation de l’emballage et fixez-les au bouton de commande du circuit imprimé de la porte de garage.

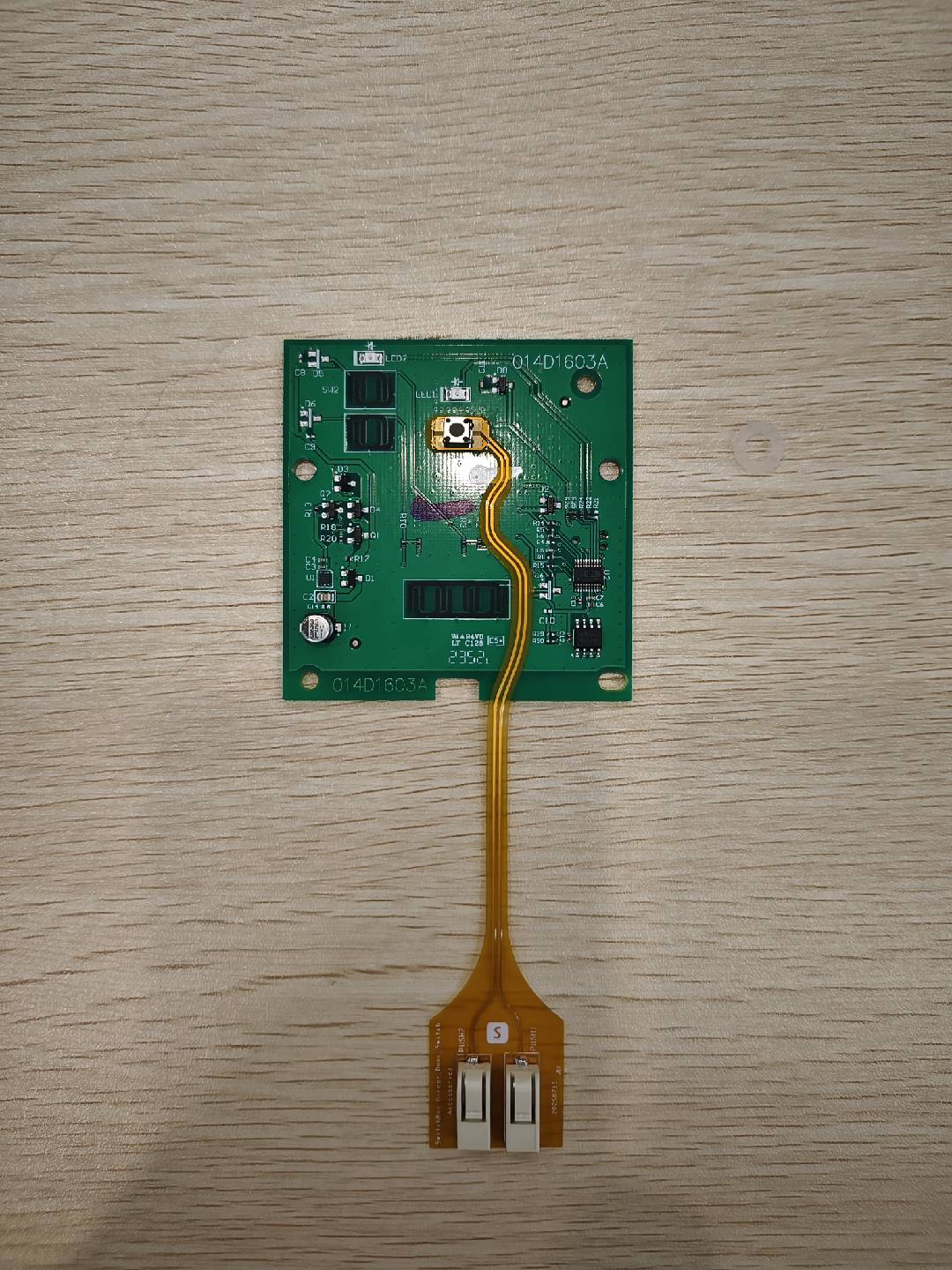

7. Fixez l’accessoire avec un anneau en caoutchouc.

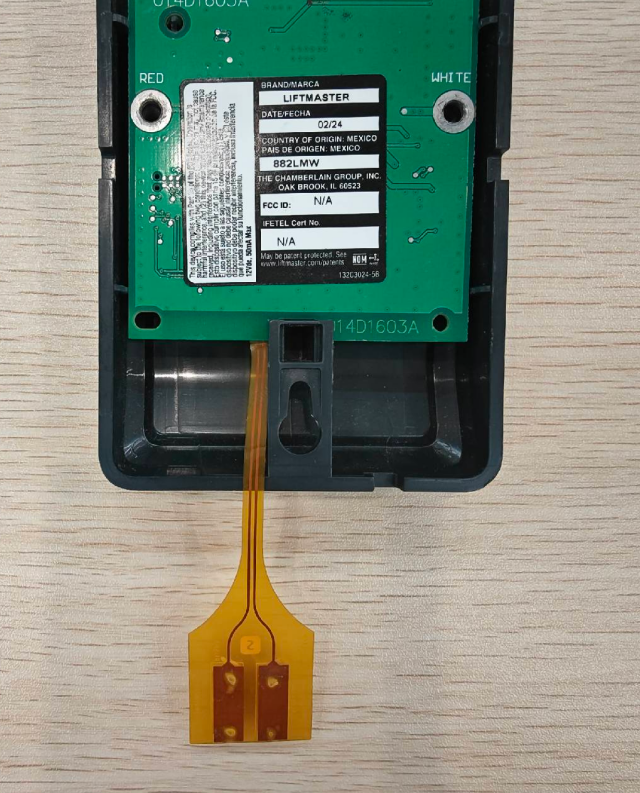

8. Réinstallez le circuit imprimé (PCB) sur le bouton de la porte de garage.

9. Remettez le bouton en place sur le mur.

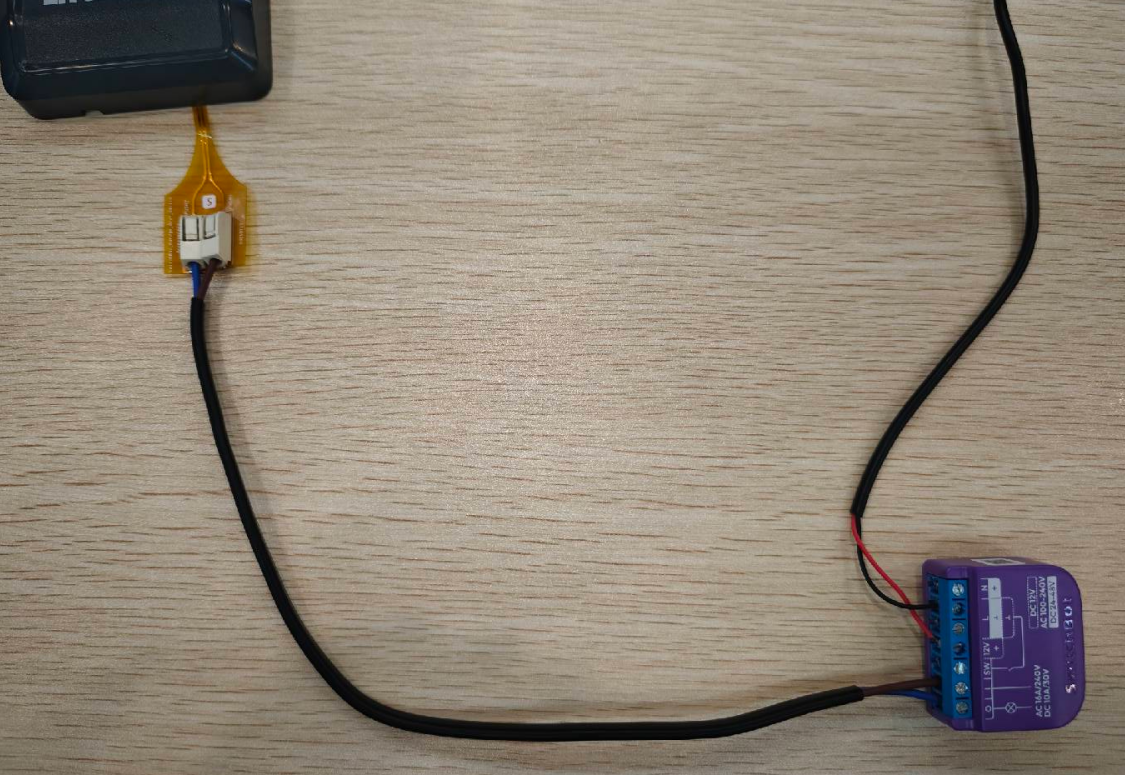

10. Connectez les deux ports de la ligne de test à l’accessoire, puis connectez l’autre extrémité aux ports I et O de l’Ouvre-porte de garage. Rallumez-le pour l’utiliser.
